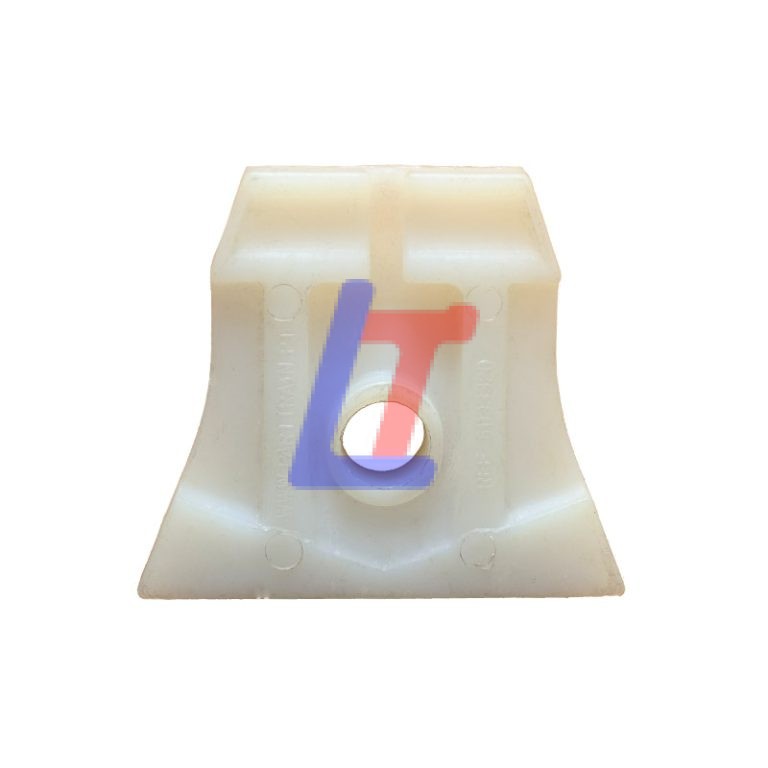

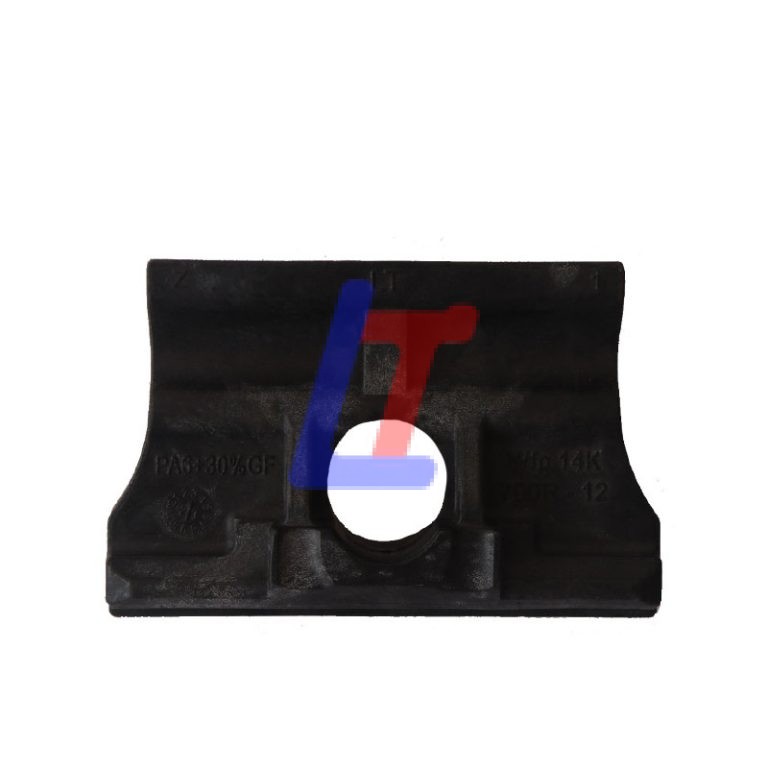

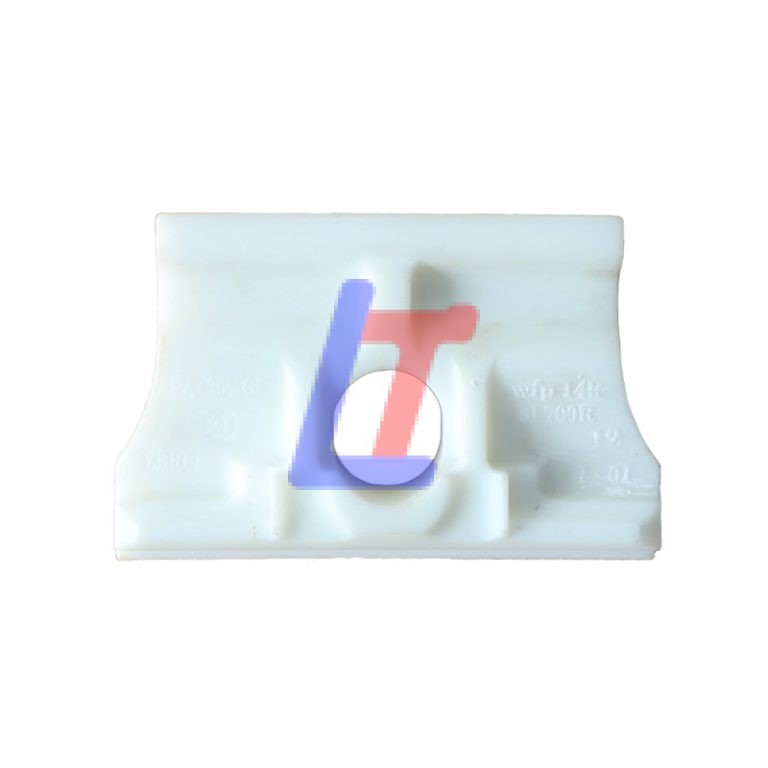

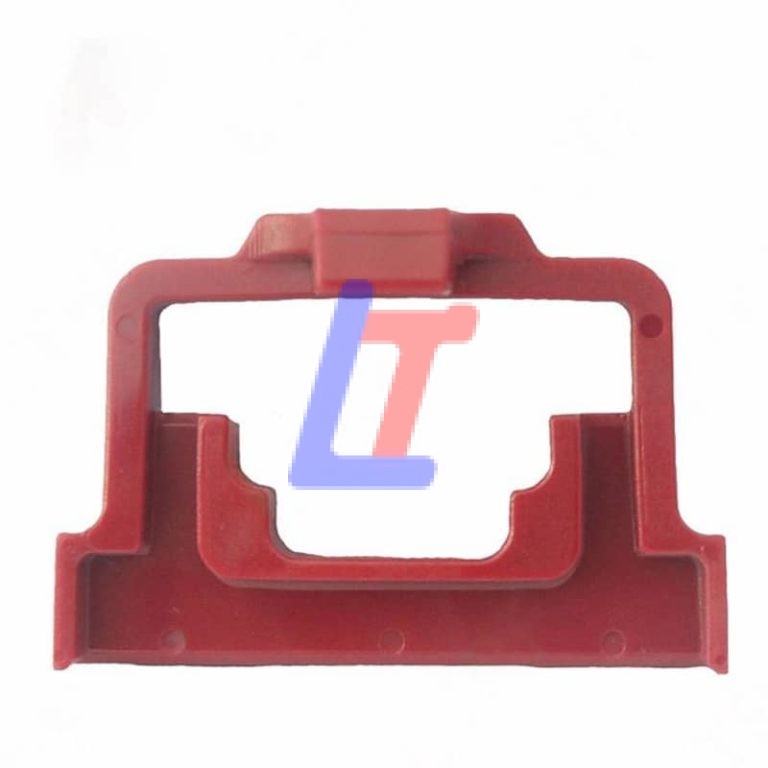

English绝缘轨距块 外贸出口绝缘轨距块
绝缘轨距块是铁路轨道扣件系统中的重要部件，主要用于固定轨距、绝缘钢轨与轨枕（或铁座），并传递载荷。
以下从功能、结构、材料、类型及应用等方面详细介绍：
一、功能与工作原理
1. 核心功能
轨距保持：嵌入钢轨与轨枕（或铁座）之间，限制钢轨横向位移，确保轨距精度（如标准轨距 1435mm 的误差控制在 ±2mm 内）。
电气绝缘：隔离钢轨与铁制部件（如轨枕预埋铁座），防止杂散电流泄漏，避免钢轨和道床钢筋腐蚀。
载荷传递：将列车运行时的横向力、垂向力传递至轨枕，分散载荷以?；す斓澜峁埂?/span>
2. 工作原理
通过自身的几何形状（如梯形、矩形）与钢轨底部、轨枕承轨槽紧密配合，利用扣件系统（如弹条、螺栓）的扣压力固定，
同时依靠绝缘材料阻断电流通路。
二、结构与材料
1. 典型结构
主体形状：梯形（上窄下宽）、矩形或带凸台的结构，适配不同轨底坡（如 1:40）和轨枕槽尺寸。
尺寸参数：高度通常为 20-40mm，宽度根据轨距调整需求设计（如调整量 ±8mm 时，对应不同规格的轨距块）。
2. 材料要求
绝缘材料：
高强度工程塑料（如尼龙 66 + 玻璃纤维、聚酰胺 PA6），具有高绝缘电阻（≥10^8Ω）、抗冲击（冲击强度≥50kJ/m2）和耐老化性能。
橡胶 + 树脂复合材料，兼顾弹性和绝缘性，适用于需要缓冲振动的线路。
性能指标：
抗压强度≥120MPa，确保承受列车载荷时不碎裂；
耐温范围 - 40℃~+70℃，适应不同气候环境；
耐候性：通过紫外线照射、湿热循环测试（如 1000 小时老化后性能衰减≤10%）。
三、主要类型及应用场景
1. 按轨距调整功能分类
类型 特点 应用场景
固定式 尺寸固定，无轨距调整功能，用于轨距无需调节的地段（如隧道内、焊接长钢轨段）。 普速铁路、高速铁路直线段
可调式 分为单耳式、双耳式，通过不同厚度或形状的轨距块组合实现轨距微调（如 ±2mm、±4mm）。 道岔区、曲线段、施工调整段
级进式 设计有多个规格（如 1433mm、1435mm、1437mm），通过更换不同规格块实现有级调整。 新建线路施工或轨距修复
2. 按安装方式分类
卡槽式：嵌入轨枕承轨槽的卡槽中，与弹条配合固定（如中国 I 型、II 型扣件系统）。
嵌入式：直接安装在预埋铁座的凹槽内，适用于带铁座的轨枕（如德国 Vossloh 扣件、法国 Nabla 扣件）。
四、技术标准与选型要点
1. 国内外标准
中国：TB/T 3397-2015《铁路混凝土轨枕用绝缘轨距块》，规定了尺寸、力学性能和绝缘指标。
欧洲：EN 13146-3:2003《铁路应用 — 扣件系统 — 第 3 部分：绝缘部件要求》，强调耐电弧和抗疲劳性能。
美国：AREMA（美国铁路工程与维护 - of-way 协会）标准，对低温抗冲击性要求严格（如 - 40℃时冲击强度≥30kJ/m2）。
2. 选型依据
线路类型：高速铁路选用抗压强度≥150MPa 的尼龙 66 + 玻纤轨距块；重载铁路需抗冲击性能更优的橡胶复合材料。
轨距调整需求：道岔区选用可调式（如 ±8mm 调整量），直线段选用固定式。
环境条件：潮湿地区选耐湿热材料（如硅烷处理的尼龙），盐碱地区选抗腐蚀的聚酰胺材料。
五、安装与维护要点
1. 安装规范
安装前检查轨距块表面无裂纹、毛刺，与轨枕槽贴合间隙≤1mm。
可调式轨距块需按设计轨距（如 1435mm）选择对应规格，左右侧轨距块对称安装。
配合弹条使用时，确保轨距块凸台嵌入弹条卡槽，避免松动。
2. 维护注意事项
日常检查：每季度巡视，查看轨距块是否破损、移位或老化（如表面龟裂、颜色变脆）。
绝缘测试：每年用兆欧表测量绝缘电阻，若低于 10^6Ω 需更换（标准值≥10^8Ω）。
轨距校准：发现轨距偏差超过 ±5mm 时，检查轨距块是否磨损，必要时更换规格或补充垫片。
六、常见故障与解决措施
故障现象 原因分析 解决方法
轨距块碎裂 过载（如重载列车碾压）、材料老化 更换高强度材料轨距块，加密扣件间距
绝缘性能下降 表面污染（灰尘、导电杂质）、材料受潮 清洁表面，更换耐候性更好的复合材料
轨距持续偏差 轨距块磨损、安装松动 更换新轨距块，紧固弹条螺栓
七、国内外典型产品示例
国内：中国铁路通用的 I 型绝缘轨距块（尼龙 66+30% 玻纤），适用于 60kg/m 钢轨，轨距调整量 ±4mm；
CRTSIII 型板式无砟轨道专用轨距块，抗压强度达 180MPa。
国外：德国 Vossloh 公司的 G 型绝缘轨距块，采用耐磨聚酰胺材料，配合 SKL15 弹条使用，适用于 UIC60 钢轨；
法国 Nabla 系统的轨距块，设计有防脱凸台，提升高速运行时的稳定性。
总结
绝缘轨距块作为轨道扣件的 “定位器” 和 “绝缘体”，其性能直接影响轨距精度和供电安全。
选型时需结合线路载荷、环境条件及调整需求，安装维护中注重材料老化和绝缘性能监测，
以确保铁路轨道的长期可靠运行。
二、产品质量检测
本公司检测设备齐全，技术力量雄厚，产品检验设备和产品定期由铁道部质检中心抽检，产品的质量和服务得到业内的关注和赞誉。公司始终坚持“质量第一，用户至上”的宗旨；欢迎各界朋友合作，携手更好的明天。
三、铁路认证证书、质量体系认证证书
林州市工务铁路器材制造有限公司拥有的CRCC,ISO9001环境证书，支持第三方检验，例如SGS.
四、公司介绍
林州市工务铁路器材制造有限公司，地处风景秀丽的太行山下，位于闻名遐迩的世界第八大奇?！斯ぬ旌雍炱烨?。始建于1976年，已有30多年的生产历史，占地面积一万五千平方米，职工360名，高工12名，工程技术人员38人，固定资产1280万元，年生产能力8000吨，是生产铁路配件的厂家。
我公司主产品有螺纹道钉、鱼尾螺栓、方道钉、方头螺栓道钉、护轨螺栓、鱼尾板、双弹、弹条、轨距挡板、防爬器、铁垫板、平垫、普通和绝缘轨距拉杆、桥梁护轮轨扣件、梭头调高扣件、70型扣板式扣件及各种铸造件，并生产厂矿吊车轨道坚固件，焦化轨道固定件。产品远销全国各铁路局、二十几个工程局、地方铁路局、钢铁厂、矿务局及企事业单位专用线。
